Водогрейный котел безнапорного оросительного типа
Водогрейный котел безнапорного оросительного типа SEH Series SEH-100/200/300/400/500/600/800/1000/1300/1600/2000/2500
Новый, простой в использовании, безнапорный оросительный водогрейный котел для отопления и горячего водоснабжения
- Характеристики продукта
-
- Водопроводная труба эксплуатируется при низкой температуре 95℃ или ниже, редко требует замены и поддерживается в дегазированном состоянии, поэтому нет необходимости беспокоиться о коррозии, вызванной растворенным кислородом, поскольку накипь не прилипает к теплообменнику, затраты на топливо снижаются благодаря высокой эффективности, а срок службы является полупостоянным.
- Горячая вода нагревается косвенным образом в теплообменнике из медных труб, обеспечивая чистую, не ржавеющую горячую воду.
- Теплообменники для отопления и циркуляции горячей воды могут быть установлены в одном корпусе трубы, что обеспечивает широкий спектр использования, кроме того, поскольку каждый теплообменник независим, смешивание воды не происходит, а монтаж и конструкция просты.
- Даже в отсутствии лицензии и проверки эксплуатировать котел может любой желающий.
- Подключив циркуляционный насос для замены нагретой воды, котел производит горячую воду за короткий период времени и поддерживает высокую эффективность.
- Затраты на топливо можно значительно снизить, если присоединить к зоне дымохода экологически чистый конденсационный котел (высокопроизводительный, работающий под давлением). (Технические характеристики на выбор)
- Установка системы управления искусственным интеллектом SE-Ai упрощает эксплуатацию и обслуживание. (Технические характеристики на выбор)
- Принцип работы
- Это конструкция, в которой расширительный бак непосредственно прикреплен к корпусу котла и работает при температуре 95 ℃ в состоянии без давления, переключатель контроля температуры, переключатель предотвращения перегрева, контроллер уровня воды и линия перелива устанавливаются в стандартной комплектации, обеспечивая безопасность от несчастных случаев, таких как повреждение или взрыв, легкий в эксплуатации без лицензии или проверки.

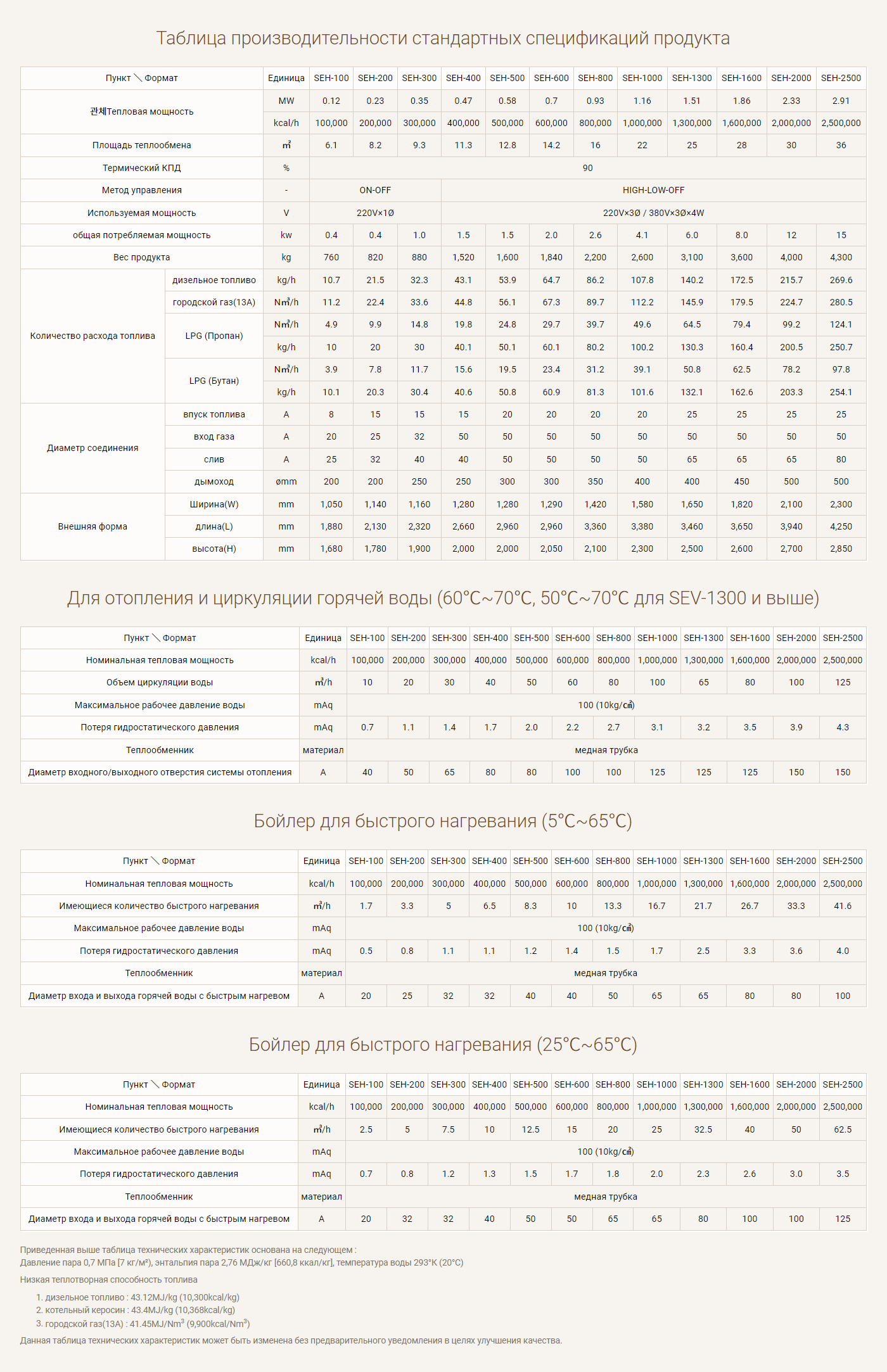

Таблица производительности стандартных спецификаций продукта
| Пункт ＼ Формат | Единица | SEH-100 | SEH-200 | SEH-300 | SEH-400 | SEH-500 | SEH-600 | SEH-800 | SEH-1000 | SEH-1300 | SEH-1600 | SEH-2000 | SEH-2500 | |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 관체Тепловая мощность | MW | 0.12 | 0.23 | 0.35 | 0.47 | 0.58 | 0.7 | 0.93 | 1.16 | 1.51 | 1.86 | 2.33 | 2.91 | |
| kcal/h | 100,000 | 200,000 | 300,000 | 400,000 | 500,000 | 600,000 | 800,000 | 1,000,000 | 1,300,000 | 1,600,000 | 2,000,000 | 2,500,000 | ||
| Площадь теплообмена | ㎡ | 6.1 | 8.2 | 9.3 | 11.3 | 12.8 | 14.2 | 16 | 22 | 25 | 28 | 30 | 36 | |
| Термический КПД | % | 90 | ||||||||||||
| Метод управления | - | ON-OFF | HIGH-LOW-OFF | |||||||||||
| Используемая мощность | V | 220V×1Ø | 220V×3Ø / 380V×3Ø×4W | |||||||||||
| общая потребляемая мощность | kw | 0.4 | 0.4 | 1.0 | 1.5 | 1.5 | 2.0 | 2.6 | 4.1 | 6.0 | 8.0 | 12 | 15 | |
| Вес продукта | kg | 760 | 820 | 880 | 1,520 | 1,600 | 1,840 | 2,200 | 2,600 | 3,100 | 3,600 | 4,000 | 4,300 | |
| Количество расхода топлива | дизельное топливо | kg/h | 10.7 | 21.5 | 32.3 | 43.1 | 53.9 | 64.7 | 86.2 | 107.8 | 140.2 | 172.5 | 215.7 | 269.6 |
| городской газ(13A) | N㎥/h | 11.2 | 22.4 | 33.6 | 44.8 | 56.1 | 67.3 | 89.7 | 112.2 | 145.9 | 179.5 | 224.7 | 280.5 | |
| LPG (Пропан) | N㎥/h | 4.9 | 9.9 | 14.8 | 19.8 | 24.8 | 29.7 | 39.7 | 49.6 | 64.5 | 79.4 | 99.2 | 124.1 | |
| kg/h | 10 | 20 | 30 | 40.1 | 50.1 | 60.1 | 80.2 | 100.2 | 130.3 | 160.4 | 200.5 | 250.7 | ||
| LPG (Бутан) | N㎥/h | 3.9 | 7.8 | 11.7 | 15.6 | 19.5 | 23.4 | 31.2 | 39.1 | 50.8 | 62.5 | 78.2 | 97.8 | |
| kg/h | 10.1 | 20.3 | 30.4 | 40.6 | 50.8 | 60.9 | 81.3 | 101.6 | 132.1 | 162.6 | 203.3 | 254.1 | ||
| Диаметр соединения | впуск топлива | A | 8 | 15 | 15 | 15 | 20 | 20 | 20 | 20 | 25 | 25 | 25 | 25 |
| вход газа | A | 20 | 25 | 32 | 50 | 50 | 50 | 50 | 50 | 50 | 50 | 50 | 50 | |
| слив | A | 25 | 32 | 40 | 40 | 50 | 50 | 50 | 50 | 65 | 65 | 65 | 80 | |
| дымоход | ømm | 200 | 200 | 250 | 250 | 300 | 300 | 350 | 400 | 400 | 450 | 500 | 500 | |
| Внешняя форма | Ширина(W) | mm | 1,050 | 1,140 | 1,160 | 1,280 | 1,280 | 1,290 | 1,420 | 1,580 | 1,650 | 1,820 | 2,100 | 2,300 |
| длина(L) | mm | 1,880 | 2,130 | 2,320 | 2,660 | 2,960 | 2,960 | 3,360 | 3,380 | 3,460 | 3,650 | 3,940 | 4,250 | |
| высота(H) | mm | 1,680 | 1,780 | 1,900 | 2,000 | 2,000 | 2,050 | 2,100 | 2,300 | 2,500 | 2,600 | 2,700 | 2,850 | |
Для отопления и циркуляции горячей воды (60℃~70℃, 50℃~70℃ для SEV-1300 и выше)
| Пункт ＼ Формат | Единица | SEH-100 | SEH-200 | SEH-300 | SEH-400 | SEH-500 | SEH-600 | SEH-800 | SEH-1000 | SEH-1300 | SEH-1600 | SEH-2000 | SEH-2500 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Номинальная тепловая мощность | kcal/h | 100,000 | 200,000 | 300,000 | 400,000 | 500,000 | 600,000 | 800,000 | 1,000,000 | 1,300,000 | 1,600,000 | 2,000,000 | 2,500,000 |
| Объем циркуляции воды | ㎥/h | 10 | 20 | 30 | 40 | 50 | 60 | 80 | 100 | 65 | 80 | 100 | 125 |
| Максимальное рабочее давление воды | mAq | 100 (10kg/㎠) | |||||||||||
| Потеря гидростатического давления | mAq | 0.7 | 1.1 | 1.4 | 1.7 | 2.0 | 2.2 | 2.7 | 3.1 | 3.2 | 3.5 | 3.9 | 4.3 |
| Теплообменник | материал | медная трубка | |||||||||||
| Диаметр входного/выходного отверстия системы отопления | A | 40 | 50 | 65 | 80 | 80 | 100 | 100 | 125 | 125 | 125 | 150 | 150 |
Бойлер для быстрого нагревания (5℃~65℃)
| Пункт ＼ Формат | Единица | SEH-100 | SEH-200 | SEH-300 | SEH-400 | SEH-500 | SEH-600 | SEH-800 | SEH-1000 | SEH-1300 | SEH-1600 | SEH-2000 | SEH-2500 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Номинальная тепловая мощность | kcal/h | 100,000 | 200,000 | 300,000 | 400,000 | 500,000 | 600,000 | 800,000 | 1,000,000 | 1,300,000 | 1,600,000 | 2,000,000 | 2,500,000 |
| Имеющиеся количество быстрого нагревания | ㎥/h | 1.7 | 3.3 | 5 | 6.5 | 8.3 | 10 | 13.3 | 16.7 | 21.7 | 26.7 | 33.3 | 41.6 |
| Максимальное рабочее давление воды | mAq | 100 (10kg/㎠) | |||||||||||
| Потеря гидростатического давления | mAq | 0.5 | 0.8 | 1.1 | 1.1 | 1.2 | 1.4 | 1.5 | 1.7 | 2.5 | 3.3 | 3.6 | 4.0 |
| Теплообменник | материал | медная трубка | |||||||||||
| Диаметр входа и выхода горячей воды с быстрым нагревом | A | 20 | 25 | 32 | 32 | 40 | 40 | 50 | 65 | 65 | 80 | 80 | 100 |
Бойлер для быстрого нагревания (25℃~65℃)
| Пункт ＼ Формат | Единица | SEH-100 | SEH-200 | SEH-300 | SEH-400 | SEH-500 | SEH-600 | SEH-800 | SEH-1000 | SEH-1300 | SEH-1600 | SEH-2000 | SEH-2500 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Номинальная тепловая мощность | kcal/h | 100,000 | 200,000 | 300,000 | 400,000 | 500,000 | 600,000 | 800,000 | 1,000,000 | 1,300,000 | 1,600,000 | 2,000,000 | 2,500,000 |
| Имеющиеся количество быстрого нагревания | ㎥/h | 2.5 | 5 | 7.5 | 10 | 12.5 | 15 | 20 | 25 | 32.5 | 40 | 50 | 62.5 |
| Максимальное рабочее давление воды | mAq | 100 (10kg/㎠) | |||||||||||
| Потеря гидростатического давления | mAq | 0.7 | 0.8 | 1.2 | 1.3 | 1.5 | 1.7 | 1.8 | 2.0 | 2.3 | 2.6 | 3.0 | 3.5 |
| Теплообменник | материал | медная трубка | |||||||||||
| Диаметр входа и выхода горячей воды с быстрым нагревом | A | 20 | 32 | 32 | 40 | 50 | 50 | 65 | 65 | 80 | 100 | 100 | 125 |
Приведенная выше таблица технических характеристик основана на следующем :
- Давление пара 0,7 МПа [7 кг/м²), энтальпия пара 2,76 МДж/кг [660,8 ккал/кг], температура воды 293°К (20°С)
- Низкая теплотворная способность топлива
- дизельное топливо : 43.12MJ/kg (10,300kcal/kg)
- котельный керосин : 43.4MJ/kg (10,368kcal/kg)
- городской газ(13A) : 41.45MJ/Nm3 (9,900kcal/Nm3)
- Данная таблица технических характеристик может быть изменена без предварительного уведомления в целях улучшения качества.
