Котел внутреннего сгорания с топкой и жаровой трубой, установленными в вертикальном корпусе котла
Котел внутреннего сгорания с топкой и жаровой трубой, установленными в вертикальном корпусе котла SES Series SES-100/200/300/500/1000/1500/2000
Это экономичный котел, который прост в использовании и обеспечивает максимальную безопасность в эксплуатации, удобство и тепловые характеристики.
- Характеристики продукта
-
- Длительный срок службы и безопасность обеспечиваются уникальной конструктивной схемой и специальной конструкцией с использованием метода подъема.
- Это экономично, поскольку отходящее тепло выше 50℃ можно утилизировать, подключив подогреватель подачи воды.
- Продукт имеет вертикальную конструкцию, что позволяет легко устанавливать его даже в узких пространствах, он очень устойчив даже к сбоям в управлении качеством котловой воды, поэтому имеет длительный срок службы.
- Благодаря полностью автоматизированному методу, подача воды, работа и устройства сгорания горелок могут автоматически управляться с помощью одного переключателя, а также подключаются различные защитные устройства, поэтому каждый может с уверенностью использовать их.
- Установка системы управления искусственным интеллектом SE-Ai упрощает эксплуатацию и обслуживание. (Технические характеристики на выбор)

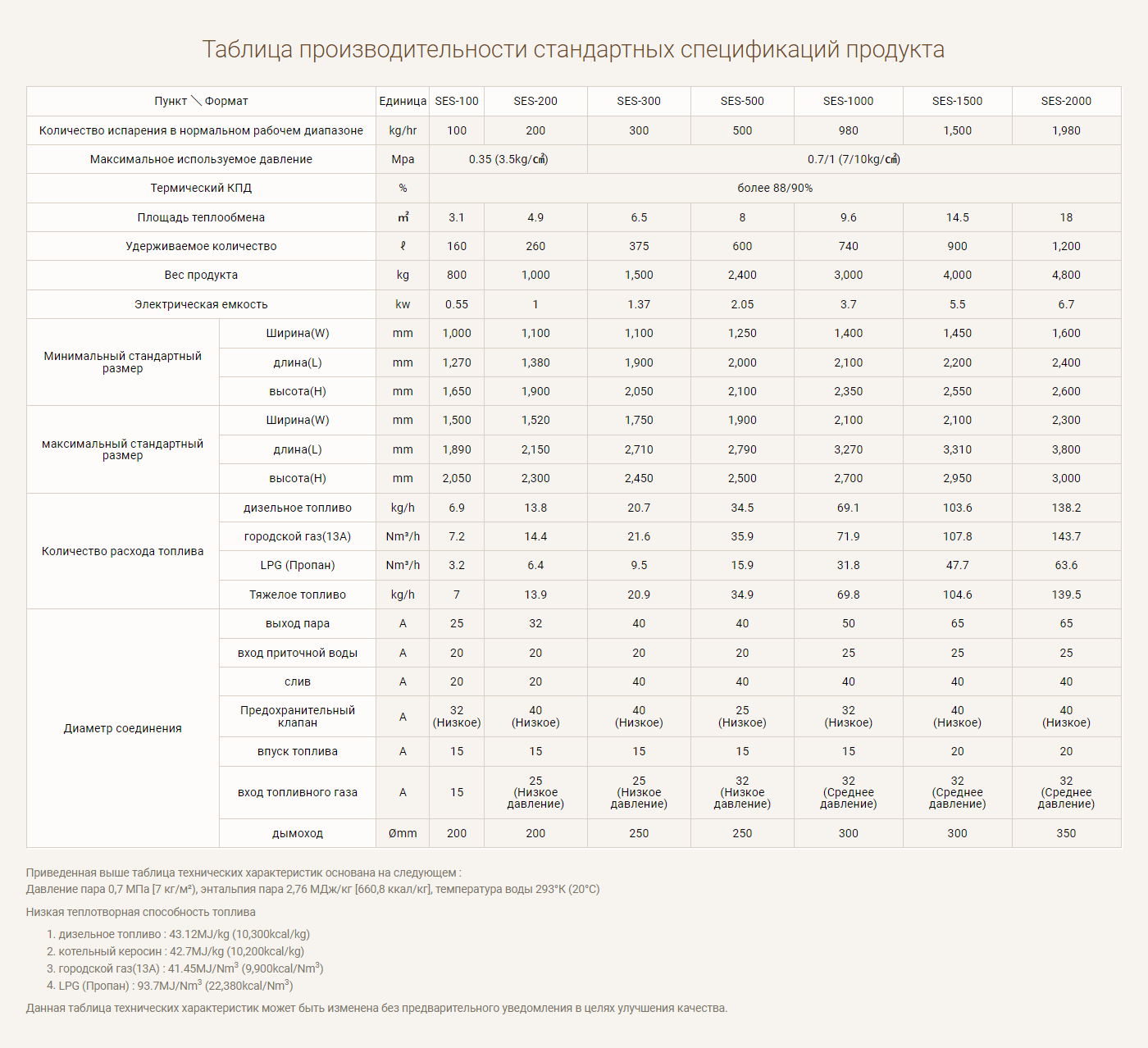

Таблица производительности стандартных спецификаций продукта
| Пункт ＼ Формат | Единица | SES-100 | SES-200 | SES-300 | SES-500 | SES-1000 | SES-1500 | SES-2000 | |
|---|---|---|---|---|---|---|---|---|---|
| Количество испарения в нормальном рабочем диапазоне | kg/hr | 100 | 200 | 300 | 500 | 980 | 1,500 | 1,980 | |
| Максимальное используемое давление | Mpa | 0.35 (3.5kg/㎠) | 0.7/1 (7/10kg/㎠) | ||||||
| Термический КПД | % | более 88/90% | |||||||
| Площадь теплообмена | ㎡ | 3.1 | 4.9 | 6.5 | 8 | 9.6 | 14.5 | 18 | |
| Удерживаемое количество | ℓ | 160 | 260 | 375 | 600 | 740 | 900 | 1,200 | |
| Вес продукта | kg | 800 | 1,000 | 1,500 | 2,400 | 3,000 | 4,000 | 4,800 | |
| Электрическая емкость | kw | 0.55 | 1 | 1.37 | 2.05 | 3.7 | 5.5 | 6.7 | |
| Минимальный стандартный размер | Ширина(W) | mm | 1,000 | 1,100 | 1,100 | 1,250 | 1,400 | 1,450 | 1,600 |
| длина(L) | mm | 1,270 | 1,380 | 1,900 | 2,000 | 2,100 | 2,200 | 2,400 | |
| высота(H) | mm | 1,650 | 1,900 | 2,050 | 2,100 | 2,350 | 2,550 | 2,600 | |
| максимальный стандартный размер | Ширина(W) | mm | 1,500 | 1,520 | 1,750 | 1,900 | 2,100 | 2,100 | 2,300 |
| длина(L) | mm | 1,890 | 2,150 | 2,710 | 2,790 | 3,270 | 3,310 | 3,800 | |
| высота(H) | mm | 2,050 | 2,300 | 2,450 | 2,500 | 2,700 | 2,950 | 3,000 | |
| Количество расхода топлива | дизельное топливо | kg/h | 6.9 | 13.8 | 20.7 | 34.5 | 69.1 | 103.6 | 138.2 |
| городской газ(13A) | Nm³/h | 7.2 | 14.4 | 21.6 | 35.9 | 71.9 | 107.8 | 143.7 | |
| LPG (Пропан) | Nm³/h | 3.2 | 6.4 | 9.5 | 15.9 | 31.8 | 47.7 | 63.6 | |
| Тяжелое топливо | kg/h | 7 | 13.9 | 20.9 | 34.9 | 69.8 | 104.6 | 139.5 | |
| Диаметр соединения | выход пара | A | 25 | 32 | 40 | 40 | 50 | 65 | 65 |
| вход приточной воды | A | 20 | 20 | 20 | 20 | 25 | 25 | 25 | |
| слив | A | 20 | 20 | 40 | 40 | 40 | 40 | 40 | |
| Предохранительный клапан | A | 32 (Низкое) |
40 (Низкое) |
40 (Низкое) |
25 (Низкое) |
32 (Низкое) |
40 (Низкое) |
40 (Низкое) |
|
| впуск топлива | A | 15 | 15 | 15 | 15 | 15 | 20 | 20 | |
| вход топливного газа | A | 15 | 25 (Низкое давление) |
25 (Низкое давление) |
32 (Низкое давление) |
32 (Среднее давление) |
32 (Среднее давление) |
32 (Среднее давление) |
|
| дымоход | Ømm | 200 | 200 | 250 | 250 | 300 | 300 | 350 | |
Приведенная выше таблица технических характеристик основана на следующем :
- Давление пара 0,7 МПа [7 кг/м²), энтальпия пара 2,76 МДж/кг [660,8 ккал/кг], температура воды 293°К (20°С)
- Низкая теплотворная способность топлива
- дизельное топливо : 43.12MJ/kg (10,300kcal/kg)
- котельный керосин : 42.7MJ/kg (10,200kcal/kg)
- городской газ(13A) : 41.45MJ/Nm3 (9,900kcal/Nm3)
- LPG (Пропан) : 93.7MJ/Nm3 (22,380kcal/Nm3)
- Данная таблица технических характеристик может быть изменена без предварительного уведомления в целях улучшения качества.
