Трубчатый котел, изготовленный путем сгибания длинных трубок

Трубчатый котел, изготовленный путем сгибания длинных трубок SEN Series SEN-600/800/1000/1500/1700/2000/2500/3000

Это высокоэффективный и экономичный котел, обеспечивающий долгий срок службы и безопасность благодаря уникальной конструкции и эффективному двухрядному расположению водопроводных труб.
Характеристики продукта
  • Эффективное двухрядное расположение водопроводных труб уникальной конструкции обеспечивает долгий срок службы и безопасность без образования сажи.
  • Это высокоэффективный и экономичный котел, термический КПД которого достигает более 90% при использовании только основного корпуса без подогревателя питательной воды.
  • Трубчатая конструкция повышенной прочности обеспечивает высокую эффективность и длительный срок службы.
  • Оснащенный высокопроизводительным пароотделителем по стандарту, он обеспечивает непрерывную подачу высококачественного сухого пара даже при быстром изменении нагрузки.
  • Установка системы управления искусственным интеллектом SE-Ai упрощает эксплуатацию и обслуживание. (Технические характеристики на выбор)

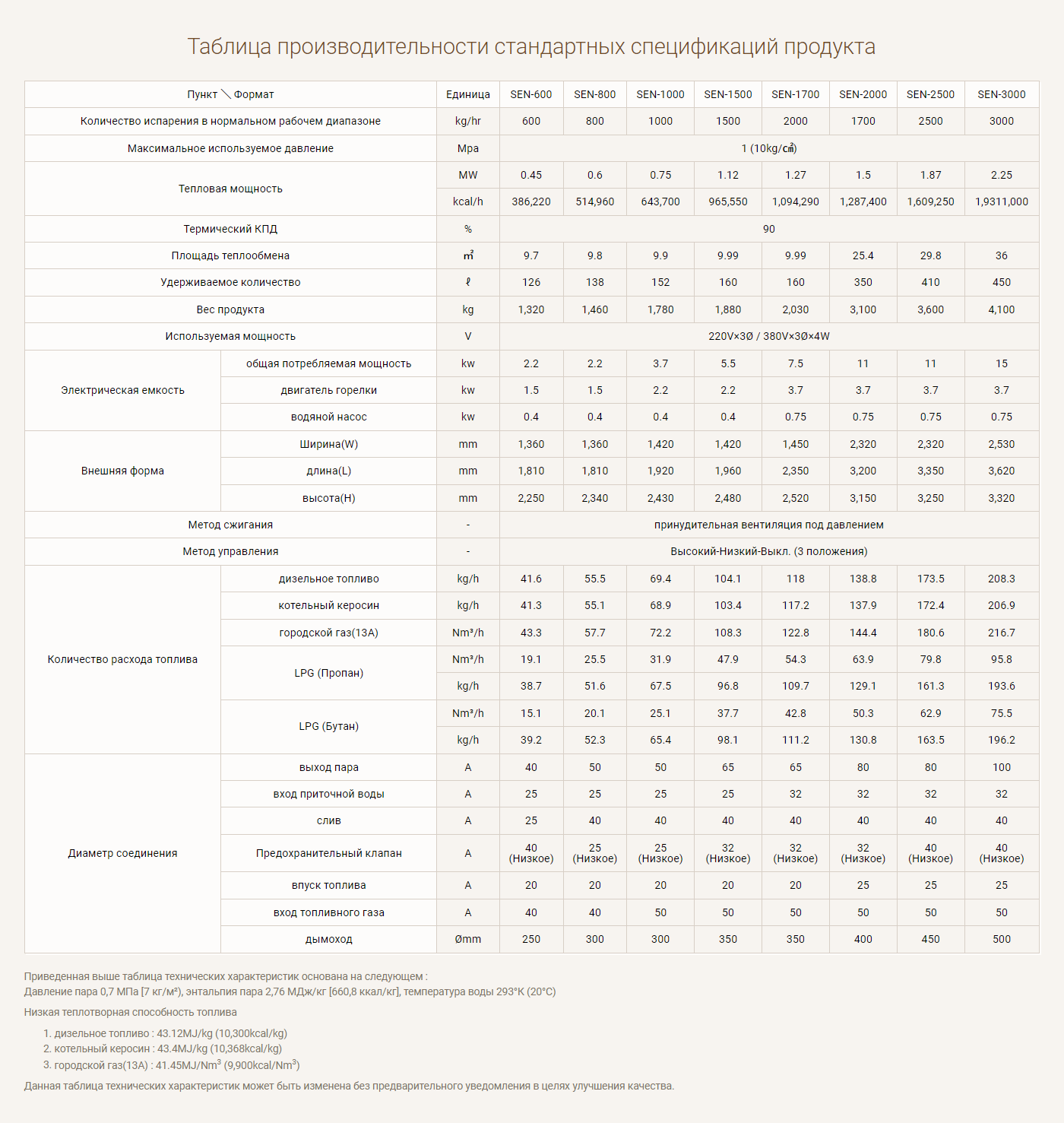

Таблица производительности стандартных спецификаций продукта

Пункт ＼ Формат Единица SEN-600 SEN-800 SEN-1000 SEN-1500 SEN-1700 SEN-2000 SEN-2500 SEN-3000
Количество испарения в нормальном рабочем диапазоне kg/hr 600 800 1000 1500 2000 1700 2500 3000
Максимальное используемое давление Mpa 1 (10kg/㎠)
Тепловая мощность MW 0.45 0.6 0.75 1.12 1.27 1.5 1.87 2.25
kcal/h 386,220 514,960 643,700 965,550 1,094,290 1,287,400 1,609,250 1,9311,000
Термический КПД % 90
Площадь теплообмена ㎡ 9.7 9.8 9.9 9.99 9.99 25.4 29.8 36
Удерживаемое количество ℓ 126 138 152 160 160 350 410 450
Вес продукта kg 1,320 1,460 1,780 1,880 2,030 3,100 3,600 4,100
Используемая мощность V 220V×3Ø / 380V×3Ø×4W
Электрическая емкость общая потребляемая мощность kw 2.2 2.2 3.7 5.5 7.5 11 11 15
двигатель горелки kw 1.5 1.5 2.2 2.2 3.7 3.7 3.7 3.7
водяной насос kw 0.4 0.4 0.4 0.4 0.75 0.75 0.75 0.75
Внешняя форма Ширина(W) mm 1,360 1,360 1,420 1,420 1,450 2,320 2,320 2,530
длина(L) mm 1,810 1,810 1,920 1,960 2,350 3,200 3,350 3,620
высота(H) mm 2,250 2,340 2,430 2,480 2,520 3,150 3,250 3,320
Метод сжигания - принудительная вентиляция под давлением
Метод управления - Высокий-Низкий-Выкл. (3 положения)
Количество расхода топлива дизельное топливо kg/h 41.6 55.5 69.4 104.1 118 138.8 173.5 208.3
котельный керосин kg/h 41.3 55.1 68.9 103.4 117.2 137.9 172.4 206.9
городской газ(13A) Nm³/h 43.3 57.7 72.2 108.3 122.8 144.4 180.6 216.7
LPG (Пропан) Nm³/h 19.1 25.5 31.9 47.9 54.3 63.9 79.8 95.8
kg/h 38.7 51.6 67.5 96.8 109.7 129.1 161.3 193.6
LPG (Бутан) Nm³/h 15.1 20.1 25.1 37.7 42.8 50.3 62.9 75.5
kg/h 39.2 52.3 65.4 98.1 111.2 130.8 163.5 196.2
Диаметр соединения выход пара A 40 50 50 65 65 80 80 100
вход приточной воды A 25 25 25 25 32 32 32 32
слив A 25 40 40 40 40 40 40 40
Предохранительный клапан A 40
(Низкое)		 25
(Низкое)		 25
(Низкое)		 32
(Низкое)		 32
(Низкое)		 32
(Низкое)		 40
(Низкое)		 40
(Низкое)
впуск топлива A 20 20 20 20 20 25 25 25
вход топливного газа A 40 40 50 50 50 50 50 50
дымоход Ømm 250 300 300 350 350 400 450 500

Приведенная выше таблица технических характеристик основана на следующем :

  • Давление пара 0,7 МПа [7 кг/м²), энтальпия пара 2,76 МДж/кг [660,8 ккал/кг], температура воды 293°К (20°С)
  • Низкая теплотворная способность топлива
    1. дизельное топливо : 43.12MJ/kg (10,300kcal/kg)
    2. котельный керосин : 43.4MJ/kg (10,368kcal/kg)
    3. городской газ(13A) : 41.45MJ/Nm3 (9,900kcal/Nm3)
  • Данная таблица технических характеристик может быть изменена без предварительного уведомления в целях улучшения качества.
