Высокопроизводительный прямоточный котел
Высокопроизводительный прямоточный котел SEN-CS Series SEN-300CS/400CS/500CS/600CS/800CS/1000CS/1500CS/2000CS/2500CS/3000CS
Это качественный, высокоэффективный котел, изготовленный с оптимальной конструкцией и строгим контролем качества.
- Характеристики продукта
-
- Высокая эффективность достигается за счет установки в основном корпусе специально обработанного высокопроизводительного водонагревателя под давлением, который спроектирован с эффективным двухрядным расположением водопроводных труб уникальной конструкции.
- Это высокоэффективный котел, который снижает потери тепла за счет поглощения как можно большего количества тепла высокотемпературных выхлопных газов, образующихся после сгорания в высокопроизводительном подогревателе питательной воды, что приводит к значительной экономии затрат на топливо.
- Благодаря использованию полностью автоматизированного метода подача воды, работа и устройство сгорания горелки автоматически управляются с помощью одного переключателя, а также подключаются различные защитные устройства, поэтому каждый может с уверенностью использовать их.
- Установка системы управления искусственным интеллектом SE-Ai упрощает эксплуатацию и обслуживание. (Технические характеристики на выбор)

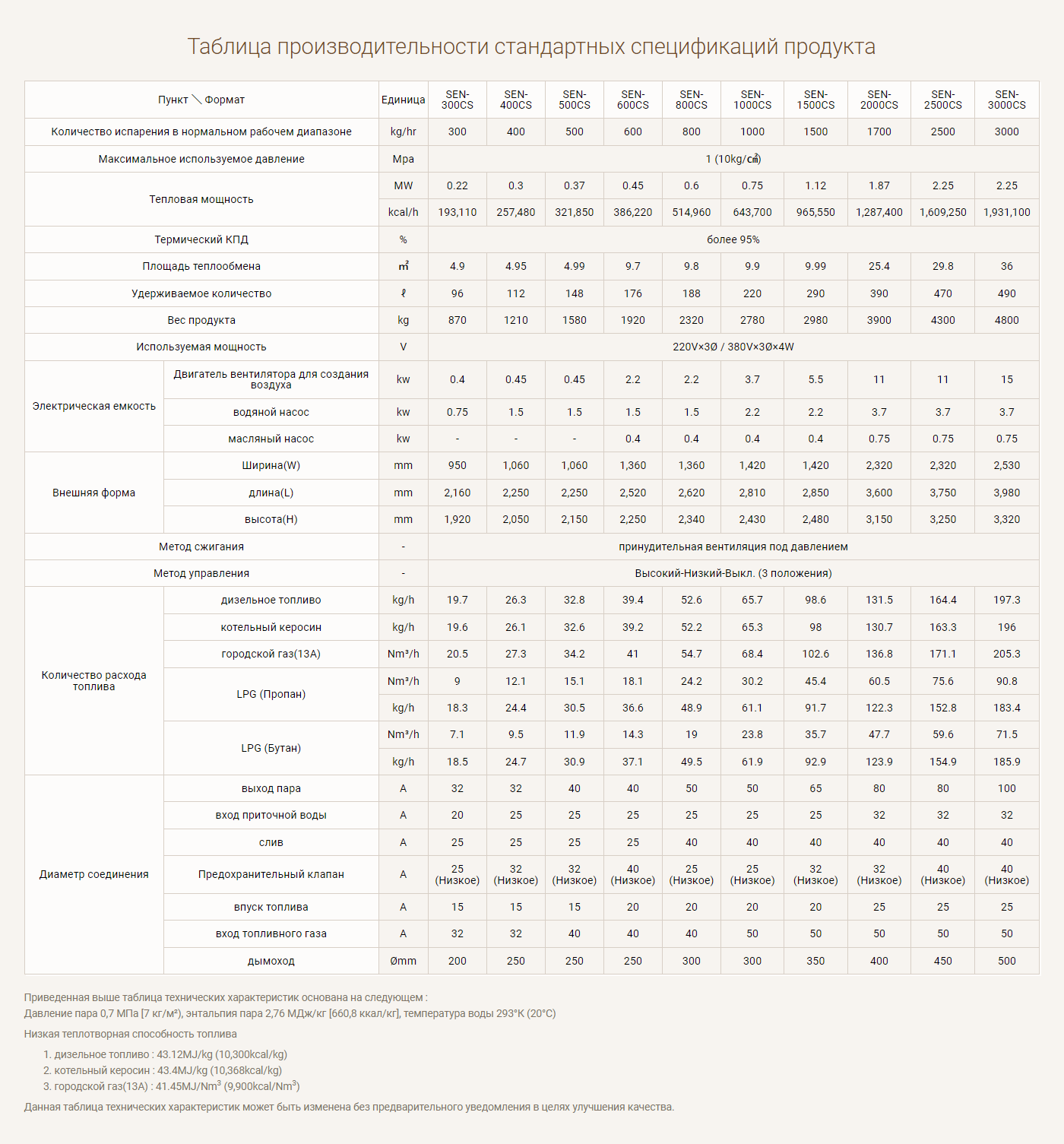

Таблица производительности стандартных спецификаций продукта
| Пункт ＼ Формат | Единица | SEN-300CS | SEN-400CS | SEN-500CS | SEN-600CS | SEN-800CS | SEN-1000CS | SEN-1500CS | SEN-2000CS | SEN-2500CS | SEN-3000CS | |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Количество испарения в нормальном рабочем диапазоне | kg/hr | 300 | 400 | 500 | 600 | 800 | 1000 | 1500 | 1700 | 2500 | 3000 | |
| Максимальное используемое давление | Mpa | 1 (10kg/㎠) | ||||||||||
| Тепловая мощность | MW | 0.22 | 0.3 | 0.37 | 0.45 | 0.6 | 0.75 | 1.12 | 1.87 | 2.25 | 2.25 | |
| kcal/h | 193,110 | 257,480 | 321,850 | 386,220 | 514,960 | 643,700 | 965,550 | 1,287,400 | 1,609,250 | 1,931,100 | ||
| Термический КПД | % | более 95% | ||||||||||
| Площадь теплообмена | ㎡ | 4.9 | 4.95 | 4.99 | 9.7 | 9.8 | 9.9 | 9.99 | 25.4 | 29.8 | 36 | |
| Удерживаемое количество | ℓ | 96 | 112 | 148 | 176 | 188 | 220 | 290 | 390 | 470 | 490 | |
| Вес продукта | kg | 870 | 1210 | 1580 | 1920 | 2320 | 2780 | 2980 | 3900 | 4300 | 4800 | |
| Используемая мощность | V | 220V×3Ø / 380V×3Ø×4W | ||||||||||
| Электрическая емкость | Двигатель вентилятора для создания воздуха | kw | 0.4 | 0.45 | 0.45 | 2.2 | 2.2 | 3.7 | 5.5 | 11 | 11 | 15 |
| водяной насос | kw | 0.75 | 1.5 | 1.5 | 1.5 | 1.5 | 2.2 | 2.2 | 3.7 | 3.7 | 3.7 | |
| масляный насос | kw | - | - | - | 0.4 | 0.4 | 0.4 | 0.4 | 0.75 | 0.75 | 0.75 | |
| Внешняя форма | Ширина(W) | mm | 950 | 1,060 | 1,060 | 1,360 | 1,360 | 1,420 | 1,420 | 2,320 | 2,320 | 2,530 |
| длина(L) | mm | 2,160 | 2,250 | 2,250 | 2,520 | 2,620 | 2,810 | 2,850 | 3,600 | 3,750 | 3,980 | |
| высота(H) | mm | 1,920 | 2,050 | 2,150 | 2,250 | 2,340 | 2,430 | 2,480 | 3,150 | 3,250 | 3,320 | |
| Метод сжигания | - | принудительная вентиляция под давлением | ||||||||||
| Метод управления | - | Высокий-Низкий-Выкл. (3 положения) | ||||||||||
| Количество расхода топлива | дизельное топливо | kg/h | 19.7 | 26.3 | 32.8 | 39.4 | 52.6 | 65.7 | 98.6 | 131.5 | 164.4 | 197.3 |
| котельный керосин | kg/h | 19.6 | 26.1 | 32.6 | 39.2 | 52.2 | 65.3 | 98 | 130.7 | 163.3 | 196 | |
| городской газ(13A) | Nm³/h | 20.5 | 27.3 | 34.2 | 41 | 54.7 | 68.4 | 102.6 | 136.8 | 171.1 | 205.3 | |
| LPG (Пропан) | Nm³/h | 9 | 12.1 | 15.1 | 18.1 | 24.2 | 30.2 | 45.4 | 60.5 | 75.6 | 90.8 | |
| kg/h | 18.3 | 24.4 | 30.5 | 36.6 | 48.9 | 61.1 | 91.7 | 122.3 | 152.8 | 183.4 | ||
| LPG (Бутан) | Nm³/h | 7.1 | 9.5 | 11.9 | 14.3 | 19 | 23.8 | 35.7 | 47.7 | 59.6 | 71.5 | |
| kg/h | 18.5 | 24.7 | 30.9 | 37.1 | 49.5 | 61.9 | 92.9 | 123.9 | 154.9 | 185.9 | ||
| Диаметр соединения | выход пара | A | 32 | 32 | 40 | 40 | 50 | 50 | 65 | 80 | 80 | 100 |
| вход приточной воды | A | 20 | 25 | 25 | 25 | 25 | 25 | 25 | 32 | 32 | 32 | |
| слив | A | 25 | 25 | 25 | 25 | 40 | 40 | 40 | 40 | 40 | 40 | |
| Предохранительный клапан | A | 25 (Низкое) |
32 (Низкое) |
32 (Низкое) |
40 (Низкое) |
25 (Низкое) |
25 (Низкое) |
32 (Низкое) |
32 (Низкое) |
40 (Низкое) |
40 (Низкое) |
|
| впуск топлива | A | 15 | 15 | 15 | 20 | 20 | 20 | 20 | 25 | 25 | 25 | |
| вход топливного газа | A | 32 | 32 | 40 | 40 | 40 | 50 | 50 | 50 | 50 | 50 | |
| дымоход | Ømm | 200 | 250 | 250 | 250 | 300 | 300 | 350 | 400 | 450 | 500 | |
Приведенная выше таблица технических характеристик основана на следующем :
- Давление пара 0,7 МПа [7 кг/м²), энтальпия пара 2,76 МДж/кг [660,8 ккал/кг], температура воды 293°К (20°С)
- Низкая теплотворная способность топлива
- дизельное топливо : 43.12MJ/kg (10,300kcal/kg)
- котельный керосин : 43.4MJ/kg (10,368kcal/kg)
- городской газ(13A) : 41.45MJ/Nm3 (9,900kcal/Nm3)
- Данная таблица технических характеристик может быть изменена без предварительного уведомления в целях улучшения качества.
