Вакуумный водогрейный котел
Вакуумный водогрейный котел SEV Series SEV-100/150/200/250/300/400/500/600/800/1000/1300/1600/2000
Новый, простой в использовании вакуумный водогрейный котел для отопления и горячего водоснабжения
- Конструкция с учетом безопасности
- Тело трубы всегда поддерживается в состоянии вакуума ниже атмосферного давления, поэтому нет необходимости беспокоиться о расширении, разрыве или взрыве. Полученная тепловая энергия герметизирована в определенном количестве, поэтому не возникает аварий при низком уровне воды, оснащен четырехслойным вакуумным реле давления, термистором, плавким выключателем и выключателем предотвращения перегрева. Он безопасен, поскольку в стандартной комплектации оснащен защитными устройствами.
- Предназначен для длительного использования
- Теплообменник представляет собой трубчатый фланцевый U-образный тип из труб с нержавеющей стали. Полученная тепловая энергия в трубке повторяет определенный цикл (полученная тепловая энергия > декомпрессионный пар > теплообмен > конденсация > полученная тепловая энергия), поэтому не требует подачи воды и нагревается растворенным кислородом. Он поддерживает длительный срок службы, не стоит беспокоится о коррозии или накоплении накипи.
- Высокоэффективная конструкция
- Основной корпус имеет структурные характеристики прямоточного многотрубного котла, печь имеет стеновую конструкцию с водяным охлаждением, а сторона теплопоглощения имеет трехходовую структуру сгорания, что обеспечивает высокую производительность и снижает затраты на топливо благодаря высокому эффективному дизайну.
- Никаких проверок, даже если у вас нет лицензии.
- Любой человек может управлять котлом без необходимости получения лицензии или проверки.
- Метод теплопередачи в схеме общего назначения
- Поскольку он имеет методы отопления, горячего водоснабжения и циркуляции горячей воды, его можно использовать как универсальную теплопередачу в схеме общего назначения для каждой цели, кроме того, поскольку каждый теплообменник независим, смешивание воды отсутствует, а монтаж конструкции прост.
- Устройство управления искусственным интеллектом
- При оснащении системой управления искусственным интеллектом SE-AI эксплуатация и обслуживание становятся проще. (параметры)
- Принцип работы вакуумного водогрейного котла типа SEV
-
- Вакуумный водогрейный котел типа SEV компании Секванг в дополнение к водотрубному котлу имеет конструктивные характеристики прямоточного котла с несколькими трубами, печь имеет стенку водяного охлаждения и сжигается с помощью горелки, прикрепленной спереди, а дымовой газ распределяется по поверхности теплопередачи трехходовой водопроводной трубы,а тепло передается для нагрева полученной тепловой энергии внутри трубы.
- Определенное количество полученной тепловой энергии заключено внутри тела трубопровода и поддерживается в вакуумном состоянии, поэтому при нагревании полученная тепловая энергия сразу становится паром пониженного давления и передает тепло теплообменнику для отопления, горячего водоснабжения, и циркуляции. Теплообменник не нагревается непосредственно горелкой, а косвенно нагревается за счет теплоты конденсации пара пониженного давления.

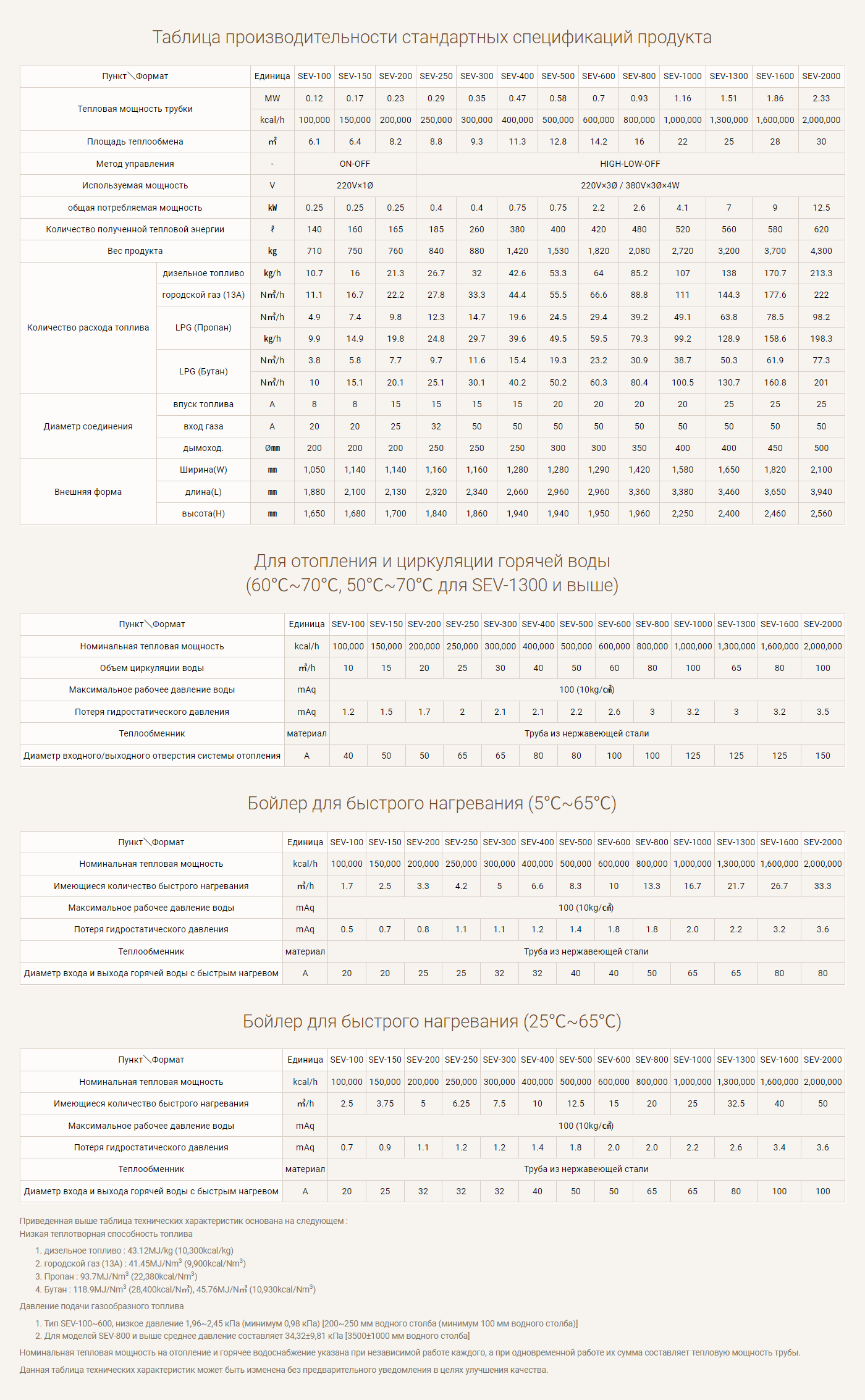

Таблица производительности стандартных спецификаций продукта
| Пункт＼Формат | Единица | SEV-100 | SEV-150 | SEV-200 | SEV-250 | SEV-300 | SEV-400 | SEV-500 | SEV-600 | SEV-800 | SEV-1000 | SEV-1300 | SEV-1600 | SEV-2000 | |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Тепловая мощность трубки | MW | 0.12 | 0.17 | 0.23 | 0.29 | 0.35 | 0.47 | 0.58 | 0.7 | 0.93 | 1.16 | 1.51 | 1.86 | 2.33 | |
| kcal/h | 100,000 | 150,000 | 200,000 | 250,000 | 300,000 | 400,000 | 500,000 | 600,000 | 800,000 | 1,000,000 | 1,300,000 | 1,600,000 | 2,000,000 | ||
| Площадь теплообмена | ㎡ | 6.1 | 6.4 | 8.2 | 8.8 | 9.3 | 11.3 | 12.8 | 14.2 | 16 | 22 | 25 | 28 | 30 | |
| Метод управления | - | ON-OFF | HIGH-LOW-OFF | ||||||||||||
| Используемая мощность | V | 220V×1Ø | 220V×3Ø / 380V×3Ø×4W | ||||||||||||
| общая потребляемая мощность | ㎾ | 0.25 | 0.25 | 0.25 | 0.4 | 0.4 | 0.75 | 0.75 | 2.2 | 2.6 | 4.1 | 7 | 9 | 12.5 | |
| Количество полученной тепловой энергии | ℓ | 140 | 160 | 165 | 185 | 260 | 380 | 400 | 420 | 480 | 520 | 560 | 580 | 620 | |
| Вес продукта | ㎏ | 710 | 750 | 760 | 840 | 880 | 1,420 | 1,530 | 1,820 | 2,080 | 2,720 | 3,200 | 3,700 | 4,300 | |
| Количество расхода топлива | дизельное топливо | ㎏/h | 10.7 | 16 | 21.3 | 26.7 | 32 | 42.6 | 53.3 | 64 | 85.2 | 107 | 138 | 170.7 | 213.3 |
| городской газ (13A) | N㎥/h | 11.1 | 16.7 | 22.2 | 27.8 | 33.3 | 44.4 | 55.5 | 66.6 | 88.8 | 111 | 144.3 | 177.6 | 222 | |
| LPG (Пропан) | N㎥/h | 4.9 | 7.4 | 9.8 | 12.3 | 14.7 | 19.6 | 24.5 | 29.4 | 39.2 | 49.1 | 63.8 | 78.5 | 98.2 | |
| ㎏/h | 9.9 | 14.9 | 19.8 | 24.8 | 29.7 | 39.6 | 49.5 | 59.5 | 79.3 | 99.2 | 128.9 | 158.6 | 198.3 | ||
| LPG (Бутан) | N㎥/h | 3.8 | 5.8 | 7.7 | 9.7 | 11.6 | 15.4 | 19.3 | 23.2 | 30.9 | 38.7 | 50.3 | 61.9 | 77.3 | |
| N㎥/h | 10 | 15.1 | 20.1 | 25.1 | 30.1 | 40.2 | 50.2 | 60.3 | 80.4 | 100.5 | 130.7 | 160.8 | 201 | ||
| Диаметр соединения | впуск топлива | A | 8 | 8 | 15 | 15 | 15 | 15 | 20 | 20 | 20 | 20 | 25 | 25 | 25 |
| вход газа | A | 20 | 20 | 25 | 32 | 50 | 50 | 50 | 50 | 50 | 50 | 50 | 50 | 50 | |
| дымоход. | Ø㎜ | 200 | 200 | 200 | 250 | 250 | 250 | 300 | 300 | 350 | 400 | 400 | 450 | 500 | |
| Внешняя форма | Ширина(W) | ㎜ | 1,050 | 1,140 | 1,140 | 1,160 | 1,160 | 1,280 | 1,280 | 1,290 | 1,420 | 1,580 | 1,650 | 1,820 | 2,100 |
| длина(L) | ㎜ | 1,880 | 2,100 | 2,130 | 2,320 | 2,340 | 2,660 | 2,960 | 2,960 | 3,360 | 3,380 | 3,460 | 3,650 | 3,940 | |
| высота(H) | ㎜ | 1,650 | 1,680 | 1,700 | 1,840 | 1,860 | 1,940 | 1,940 | 1,950 | 1,960 | 2,250 | 2,400 | 2,460 | 2,560 | |
Для отопления и циркуляции горячей воды
(60℃~70℃, 50℃~70℃ для SEV-1300 и выше)
| Пункт＼Формат | Единица | SEV-100 | SEV-150 | SEV-200 | SEV-250 | SEV-300 | SEV-400 | SEV-500 | SEV-600 | SEV-800 | SEV-1000 | SEV-1300 | SEV-1600 | SEV-2000 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Номинальная тепловая мощность | kcal/h | 100,000 | 150,000 | 200,000 | 250,000 | 300,000 | 400,000 | 500,000 | 600,000 | 800,000 | 1,000,000 | 1,300,000 | 1,600,000 | 2,000,000 |
| Объем циркуляции воды | ㎥/h | 10 | 15 | 20 | 25 | 30 | 40 | 50 | 60 | 80 | 100 | 65 | 80 | 100 |
| Максимальное рабочее давление воды | mAq | 100 (10kg/㎠) | ||||||||||||
| Потеря гидростатического давления | mAq | 1.2 | 1.5 | 1.7 | 2 | 2.1 | 2.1 | 2.2 | 2.6 | 3 | 3.2 | 3 | 3.2 | 3.5 |
| Теплообменник | материал | Труба из нержавеющей стали | ||||||||||||
| Диаметр входного/выходного отверстия системы отопления | A | 40 | 50 | 50 | 65 | 65 | 80 | 80 | 100 | 100 | 125 | 125 | 125 | 150 |
Бойлер для быстрого нагревания (5℃~65℃)
| Пункт＼Формат | Единица | SEV-100 | SEV-150 | SEV-200 | SEV-250 | SEV-300 | SEV-400 | SEV-500 | SEV-600 | SEV-800 | SEV-1000 | SEV-1300 | SEV-1600 | SEV-2000 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Номинальная тепловая мощность | kcal/h | 100,000 | 150,000 | 200,000 | 250,000 | 300,000 | 400,000 | 500,000 | 600,000 | 800,000 | 1,000,000 | 1,300,000 | 1,600,000 | 2,000,000 |
| Имеющиеся количество быстрого нагревания | ㎥/h | 1.7 | 2.5 | 3.3 | 4.2 | 5 | 6.6 | 8.3 | 10 | 13.3 | 16.7 | 21.7 | 26.7 | 33.3 |
| Максимальное рабочее давление воды | mAq | 100 (10kg/㎠) | ||||||||||||
| Потеря гидростатического давления | mAq | 0.5 | 0.7 | 0.8 | 1.1 | 1.1 | 1.2 | 1.4 | 1.8 | 1.8 | 2.0 | 2.2 | 3.2 | 3.6 |
| Теплообменник | материал | Труба из нержавеющей стали | ||||||||||||
| Диаметр входа и выхода горячей воды с быстрым нагревом | A | 20 | 20 | 25 | 25 | 32 | 32 | 40 | 40 | 50 | 65 | 65 | 80 | 80 |
Бойлер для быстрого нагревания (25℃~65℃)
| Пункт＼Формат | Единица | SEV-100 | SEV-150 | SEV-200 | SEV-250 | SEV-300 | SEV-400 | SEV-500 | SEV-600 | SEV-800 | SEV-1000 | SEV-1300 | SEV-1600 | SEV-2000 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Номинальная тепловая мощность | kcal/h | 100,000 | 150,000 | 200,000 | 250,000 | 300,000 | 400,000 | 500,000 | 600,000 | 800,000 | 1,000,000 | 1,300,000 | 1,600,000 | 2,000,000 |
| Имеющиеся количество быстрого нагревания | ㎥/h | 2.5 | 3.75 | 5 | 6.25 | 7.5 | 10 | 12.5 | 15 | 20 | 25 | 32.5 | 40 | 50 |
| Максимальное рабочее давление воды | mAq | 100 (10kg/㎠) | ||||||||||||
| Потеря гидростатического давления | mAq | 0.7 | 0.9 | 1.1 | 1.2 | 1.2 | 1.4 | 1.8 | 2.0 | 2.0 | 2.2 | 2.6 | 3.4 | 3.6 |
| Теплообменник | материал | Труба из нержавеющей стали | ||||||||||||
| Диаметр входа и выхода горячей воды с быстрым нагревом | A | 20 | 25 | 32 | 32 | 32 | 40 | 50 | 50 | 65 | 65 | 80 | 100 | 100 |
Приведенная выше таблица технических характеристик основана на следующем :
- Низкая теплотворная способность топлива
- дизельное топливо : 43.12MJ/kg (10,300kcal/kg)
- городской газ (13A) : 41.45MJ/Nm3 (9,900kcal/Nm3)
- Пропан : 93.7MJ/Nm3 (22,380kcal/Nm3)
- Бутан : 118.9MJ/Nm3 (28,400kcal/N㎥), 45.76MJ/N㎥ (10,930kcal/Nm3)
- Давление подачи газообразного топлива
- Тип SEV-100~600, низкое давление 1,96~2,45 кПа (минимум 0,98 кПа) [200~250 мм водного столба (минимум 100 мм водного столба)]
- Для моделей SEV-800 и выше среднее давление составляет 34,32±9,81 кПа [3500±1000 мм водного столба]
- Номинальная тепловая мощность на отопление и горячее водоснабжение указана при независимой работе каждого, а при одновременной работе их сумма составляет тепловую мощность трубы.
- Данная таблица технических характеристик может быть изменена без предварительного уведомления в целях улучшения качества.
